自動再循環閥概述

現代工業設備工藝過程中，要求離心泵基本上都是在變流量的狀態下工作，這就需要在工藝過程中有設置自動控制設備(離心泵保護閥)。然而離心泵在低于負荷運行時會出現過熱、嚴重噪聲、不穩定和氣蝕而引起泵的損壞。這是需要一種自動再循環設備，在泵低于負荷運行時，通過旁路實現泵最小流量回流循環。

上海大田閥門管道工程有限公司通過多年的研發，不斷創新與實踐，開發出ZD系列自動再循環泵保護閥。用于防止各種離心泵在低于負荷運行時由于過熱、嚴重噪聲、不穩定和氣蝕而引起的損壞。只要泵的流量低于一定數值，旁路回流閥的閥口就會自動的打開，以此來保證液泵所必須的最小流量。

廣泛應用

化學工業、造紙業、傳統電廠、鋼廠、石化工業、裝船/海運、環保工業、消防系統

什么是泵保護閥

泵保護閥，最終目的是保護水泵。防止在低于最小流量下運行過載過熱汽化對水泵造成損壞。傳統控制方式是以犧牲能源，或由復雜的控制系統組成泵的保護及控制系統。S系列自動循環是專為液體輸送系統中泵旁路循環回路而設計的自力式自動循環閥。它。以巧妙的設計，簡單的系統結構組成了泵的最小流量控制及保護系統——替代傳統的調節保護方式

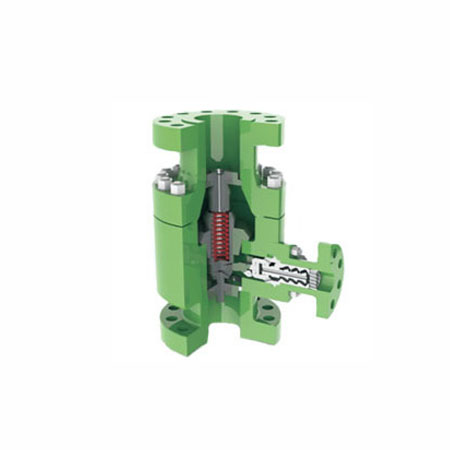

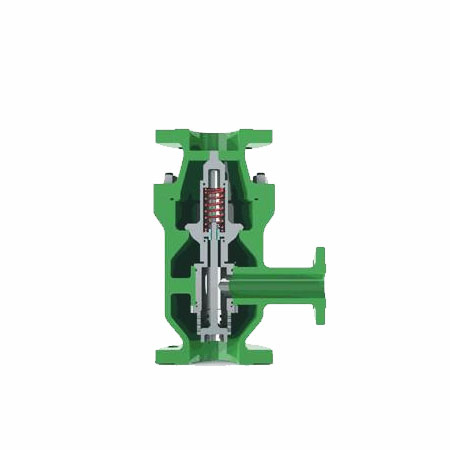

泵保護閥工作原理

閥芯與閥座的導軌處形成的空腔構成緩沖室，避免金屬間猛烈沖擊對閥門對閥門造成的損環。

減壓旁路系統的減壓級數是根據技術參數設定，可以做成單級也可以作成多級減壓。

特殊的連桿設計克服了通常系統中在最小流量點附近運行時產生的系統震蕩。

泵保護閥應用范圍

電廠核電站的鍋爐給水、冷卻水、冷凝液設備；石油、化工工業和冷藏設備；飲用水供給、廢水處理系統；海上平臺的消防系統和注水泵；鋼鐵廠的熱軋除鱗、冷卻系統；裝載、船舶的鍋爐水泵、消防系統；造紙廠紙漿崩、造雪設備。

泵保護閥特點

降低了設備的投資成本

無須熱閃蒸發生

不須附加電源及控制信號

設計簡化安裝方便

節約能源

結構緊湊自動運行，不需要執行機構

維護簡單

失效保護開啟旁路

同樣適用調速泵系統

鍋爐給水泵最小流量閥

在電廠里，鍋爐的給水循環主要靠汽動或電動給水泵將給水壓力提高后輸送到鍋爐或反應堆進行加熱并產生蒸汽，蒸汽在透平中膨脹做功后經冷凝器排熱并與補充水一起再經給水泵到鍋爐或反應堆。在整個循環過程中，給水泵的作用至關重要，因此保證給水泵的安全運行成為電廠的重要工作之一。

眾所周知，給水泵本身在運行中也產生熱量，特別是當給水流量由于機組運行工況所限低于某一最小值時，泵本身所產生的熱量會導致工質的溫度及壓力急劇增加并可能引發氣蝕現象，若不能有效地控制這一趨勢，極有可能會導致泵的機械損壞。為避免此一狀況發生，通常是在泵的下游設計另外一套循環系統，當給水流量低于某一最小值時，給水調節門逐漸關閉，工質經由這套系統排放至除氧器或冷凝器；當給水流量超高這一最小值時，鍋爐給水調節門自動打開并將給水直接輸送到鍋爐或反應堆。在這套系統中起主要作用的，即鍋爐給水泵再循環最小流量閥。

鍋爐給水泵最小流量閥運行工況

由于最小流量閥只有在給水流量低于某一最小值時打開，因此該閥門在大約百分之九十左右的運行時間里是處于關閉狀態，又由于某安裝位置介于給水泵與除氧器或冷凝器之間，這中間的巨大壓差將主要由該閥門承受，特別是在其關閉狀態下，所以閥門的設計與制造必須保證閥門能滿足在極其惡劣條件下的長期安全運行。
