ZCZGZCZH系列高溫電磁閥

ZCZGZCZH系列高溫電磁閥是先導直動型的電磁閥，其通用介質范圍較廣，可分別使用于水、輕油、重油、非腐蝕性氣體及蒸汽等流體，如電站抽氣管道疏水系統和蒸發器的排氣系統中，主要是對管道中的介質進行雙位自動調節和遠程控制。

在線咨詢

021-66861950

ZCZGZCZH系列高溫電磁閥介紹

工作原理

電磁鐵通電后，連桿被提升，隨著轉軸開始轉動，這運動作用于導閥而開主閥; 斷電后，在銜鐵自重及返回彈簧作用下，關上導閥，導閥關閉后，靠壓差關閉主閥。

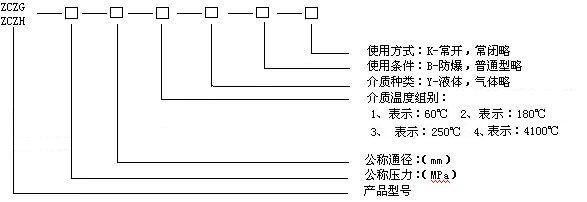

型號規格說明

技術參數

介質溫度°C	ZCZG		≤250
介質溫度°C	ZCZH		≤400
公稱壓力（MPa）	ZCZG		2.5
公稱壓力（MPa）	ZCZH		4.0
工作壓差（MPa）	ZCZG		0～2.5
工作壓差（MPa）	ZCZH		0～4.0
公稱通徑	10	15		20	25	32	40	50	65	80	100
功耗（VA）	170VA						480VA
電源電壓	AC220V，其余規格可作特殊訂貨36V、24V、12V
額定流量（KV）	按JB/T7352-94規定
泄漏（ml/min）	按JB/T7352-94.F規定

安裝尺寸

DN	L	H	D	D1	D2	b	f	n-d
10	160	298	90	60	41	14	2	4 -Φ14
15	160	298	95	65	45	14	2	4 -Φ14
20	200	304	105	75	55	16	2	4 -Φ14
25	200	304	115	85	65	16	2	4 -Φ14
32	200	314	140	100	78	18	2	4 -Φ14
40	160	460	150	110	85	18	3	4 -Φ18
50	300	460	165	125	100	20	3	4 -Φ18
65	340	433	180	145	120	22	3	8 -Φ18
80	380	433	200	160	135	22	3	8 -Φ18
100	430	461	235	190	160	24	3	8 -Φ22
