ZQO型電動切斷球閥

ZQO型切斷球閥由執行機構和球閥本體組成,O型球閥具有功能強、體積小、輕便宜人、性能可靠、配套簡單、流通能力大等特點。特別是球閥具有可靠的密封性能,作為管道內介質的切斷使用,此調節閥廣泛應用于石油、化工、電力、冶金、鋼鐵、造紙、醫藥、食品、紡織、輕工等行業。

在線咨詢
021-66861950

ZQO型電動切斷球閥 介紹

標準規格

閥體型式:直通鑄造閥

閥芯型式:O型截球體

公稱通徑:DN15 ~300 NPS 1/2〞~12〞

公稱壓力:PN16 ~40 CLASS 150LB ~300LB

連接方式:法蘭 FF、RF、RTJ、等.

對夾式

閥蓋形式:一體式

填 料:V型聚四氟乙烯、柔性石墨填料等

密 封 墊:金屬夾石墨密封

執行機構:氣動:活塞式執行機構、氣動薄膜執行機構

電動:DTR系列 、 3810L系列

表面涂漆:綠色 丙稀酸聚胺酯磁漆


型號編制

Z執行機構Q結構形式-公稱壓力閥體材質公稱通徑
Z系列切斷閥S:氣動活塞執行機構
       J:氣動薄膜執行機構
       A:電動DTR執行機構
       R:電動3810R執行機構
Q
       切斷閥

O:標準型軟密封切斷球閥
       OH:硬密封切斷球閥

PN16=16
       CL150LB=CL150

C=WCB
       LC=LCB
       P=CF8
       PL=CF3
       R=CF8M
       RL=CF3M
       D=特殊材質

DN50=DN50
       NPS2〞=NPS2〞

如:氣動活塞式切斷球閥,壓力PN16,閥體材料為WCB,公稱通徑DN50,型號為:ZSQO-16C DN50

性能

流量特性快開(ON-OFF)
額定CV值全腔型CV 21~7359
行程全開 90°
允許泄漏量軟密封:0泄漏

選用參數表

公稱通徑DN(mm)1520253240506580100125150200250300
額定流量系數Cv21387211217027338451294014522222358951287359
配套氣動執行器 閥座PTFE
雙作用ATD-50637588100 125145180240265
單作用ATS-637588100115125145160200240265330
配套電動執行器 閥座PTFE
電動執行器3410R-0510205060100

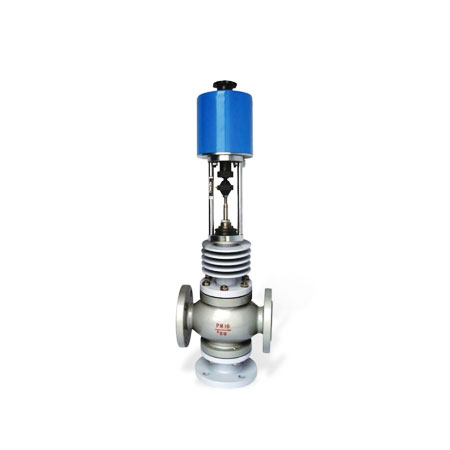

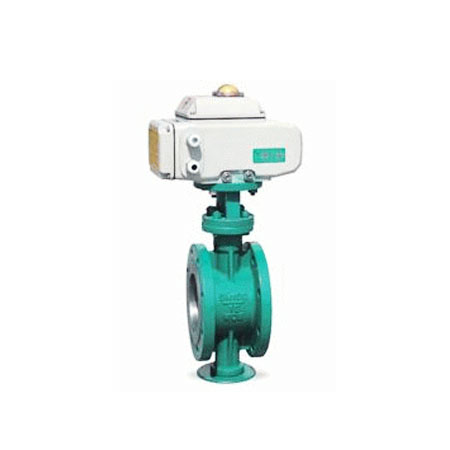

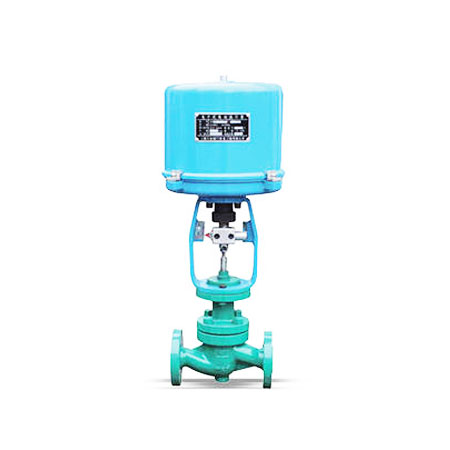

相關閥門產品
