國標法蘭卡套旋塞閥

國標法蘭卡套旋塞閥是采用帶通孔的塞體作為啟閉件,塞體隨閥桿轉動,來實現啟閉動作的閥門。塞體多為圓錐體,也有圓柱體的.結構簡單、啟閉迅速、流阻小、維修方便,密封性能好等特點。驅動方式: 手柄，蝸輪蝸桿傳動，氣動，電動。產品廣泛應用于化工、石油、輕紡、水電、食品制藥、醫藥、造紙等工業管道的系統控制。

在線咨詢

021-66861950

國標法蘭卡套旋塞閥介紹

適用范圍

當前旋塞閥廣泛地應用于油田開采、輸送和精練設備中，同時也廣泛用于石油化工、化工、煤氣、天然氣、液化石油氣、暖通行業以及一般工業中。

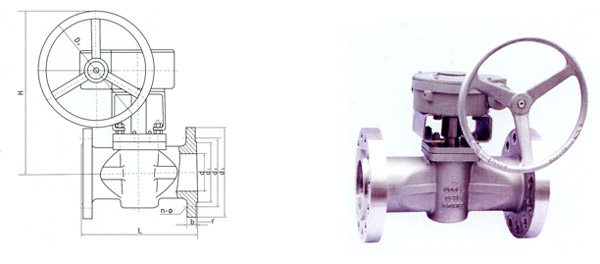

主要外形尺寸及連接尺寸注：DN100以上帶蝸輪

公稱壓力	公稱通徑	尺寸
公稱壓力	公稱通徑	d	d1	d2	d3	L	b-f	N-Ф	H	Lo	Do
1.6 (PN16)	15	15	45	65	95	130	16-2	4-Ф14	150	300	-
	20	20	58	75	105	150	18-2	4-Ф14	155	300	-
	25	25	68	85	115	160	18-2	4-Ф14	160	300	-
	32	32	78	100	140	180	18-2	4-Ф18	180	350	-
	40	40	88	110	150	200	18-3	4-Ф18	190	400	-
	50	50	102	125	165	230	20-3	4-Ф18	200	500	-
	65	65	122	145	185	290	18-3	4-Ф18	220	500	-
	80	80	138	160	200	310	20-3	8-Ф18	230	550	-
	100	100	158	180	220	350	20-3	8-Ф18	380	-	300
	125	125	188	210	250	400	22-3	8-Ф18	460	-	300
	150	150	212	240	285	480	22-3	8-Ф22	520	-	320
	200	200	268	295	340	600	24-3	12-Ф22	580	-	320
	250	250	320	355	405	730	26-3	12-Ф26	620	-	350
	300	300	378	410	460	850	28-4	12-Ф26	680	-	380
2.5 (PN25)	15	15	45	65	95	130	16-2	4-Ф14	150	300	-
	20	20	58	75	105	150	18-2	4-Ф14	155	300	-
	25	25	68	85	115	160	18-2	4-Ф14	160	300	-
	32	32	78	100	140	180	18-2	4-Ф18	180	350	-
	40	40	88	110	150	200	18-3	4-Ф18	190	400	-
	50	50	102	125	165	230	20-3	4-Ф18	200	500	-
	65	65	122	145	185	290	22-3	8-Ф18	220	500	-
	80	80	138	160	200	310	24-3	8-Ф18	230	550	-
	100	100	162	190	235	350	24-3	8-Ф22	380	-	300
	125	125	188	220	270	400	26-3	8-Ф26	460	-	300
	150	150	218	250	300	480	28-3	8-Ф26	520	-	320
	200	200	278	310	360	600	30-3	12-Ф26	580	-	320
	250	250	335	370	425	730	32-3	12-Ф30	620	-	350
	300	300	395	430	485	850	34-4	16-Ф30	680	-	380

(PN40-PN64)

主要外形尺寸及連接尺寸注：DN100以上帶蝸輪

公稱壓力	公稱 通徑	尺寸
公稱壓力	公稱 通徑	d	d1	d2	d3	L	b-f	N-Ф	H	Lo	Do
4.0 (PN40)	15	15	45	65	95	130	16-2	4-Ф14	150	300	-
	20	20	58	75	105	150	18-2	4-Ф14	155	300	-
	25	25	68	85	115	160	18-2	4-Ф14	160	300	-
	32	32	78	100	140	180	18-2	4-Ф18	180	350	-
	40	40	88	110	150	200	18-3	4-Ф18	190	400	-
	50	50	102	125	165	230	20-3	4-Ф18	200	500	-
	65	65	122	145	185	290	22-3	8-Ф18	220	500	-
	80	80	138	160	200	310	24-3	8-Ф18	230	550	-
	100	100	162	190	235	350	24-3	8-Ф22	380	-	300
	125	125	188	220	270	400	26-3	8-Ф26	460	-	300
	150	150	218	250	300	480	28-3	8-Ф26	520	-	320
	200	200	285	320	375	600	34-3	12-Ф30	580	-	320
	250	250	345	385	450	730	38-3	12-Ф33	620	-	350
	300	300	410	450	515	850	42-4	16-Ф33	680	-	380
6.4 (PN64)	15	15	45	75	105	130	20-2	4-Ф14	150	300	-
	20	20	58	75	105	150	20-2	4-Ф14	155	300	-
	25	25	68	100	140	160	24-2	4-Ф18	160	300	-
	32	32	78	110	155	180	24-3	4-Ф22	180	350	-
	40	40	88	125	170	200	28-3	4-Ф22	190	400	-
	50	50	102	135	180	230	26-3	4-Ф22	200	500	-
	65	65	122	160	205	290	26-3	8-Ф22	220	500	-
	80	80	138	170	215	310	28-3	8-Ф22	230	550	-
	100	100	162	200	250	350	30-3	8-Ф26	380	-	300
	125	125	188	240	295	400	34-3	8-Ф30	460	-	300
	150	150	218	280	345	480	36-3	8-Ф33	520	-	320
	200	200	285	345	415	600	42-3	12-Ф36	580	-	320
	250	250	345	400	470	730	46-3	12-Ф36	620	-	350
	300	300	410	460	530	850	52-4	16-Ф36	680	-	380

(PN100-PN160)

主要外形尺寸及連接尺寸注：DN100以上帶蝸輪

公稱壓力	公稱通徑	尺寸
公稱壓力	公稱通徑	d	d1	d2	d3	L	b-f	N-Ф	H	Lo	Do
10.0 (PN100)	15	15	45	75	105	130	20-2	4-Ф14	150	300	-
	25	25	68	100	140	160	24-2	4-Ф18	160	300	-
	32	32	75	110	155	180	24-3	4-Ф22	180	350	-
	40	40	88	125	170	200	28-3	4-Ф22	190	400	-
	50	50	102	145	195	230	30-3	8-Ф26	200	500	-
	65	70	122	170	220	290	34-3	8-Ф26	220	500	-
	80	80	138	180	230	310	36-3	8-Ф26	230	550	-
	100	97	162	210	265	350	40-3	8-Ф30	380	-	300
	125	125	188	250	315	400	40-3	8-Ф33	460	-	300
	150	150	218	290	355	480	44-3	12-Ф33	520	-	320
	200	200	285	360	430	600	52-3	12-Ф36	580	-	320
	250	250	345	430	505	730	60-3	16Ф39	620	-	350
	300	300	410	500	585	850	68-3	16-Ф42	680	-	380
16 (PN160)	15	15	45	75	105	130	20-2	4-Ф14	150	300	-
	25	25	68	100	140	160	24-2	4-Ф18	160	300	-
	40	40	88	125	170	200	28-3	4-Ф22	190	400	-
	50	50	102	145	195	230	30-3	8-Ф26	200	500	-
	65	70	122	170	220	290	34-3	8-Ф26	220	500	-
	80	80	138	180	230	310	36-3	8-Ф26	230	550	-
	100	97	162	210	265	350	40-3	8-Ф30	240	-	300
	125	130	188	250	315	400	44-3	8-Ф33	460	-	300
	150	153	218	290	355	480	50-3	12-Ф33	520	-	320
	200	194	285	360	430	600	60-3	12-Ф36	580	-	320
	250	239	345	430	505	730	68-3	12-Ф42	620	-	350
	300	286	410	500	585	850	78-3	16-Ф42	680	-	380

旋塞閥選用指南

根據旋塞閥的結構特點和設計上所能達到的功能，建議按下列原則選用：

用于分配介質和改變介質流動方向，其工作溫度≤ 300°C，公稱壓力≤ 1.6 MPa、公稱通徑≤ 300 mm，建議選用三通旋塞閥。
牛奶、果汁、啤酒等食品企業及制藥廠等的設備和管路上，建議選用奧氏體不銹鋼制的緊定式圓錐形旋塞閥。
油田開采、天然氣田開采、管道輸送的支管、精煉和清潔設備中，公稱壓力級≤ CL300、公稱通徑≤ 300 mm、工作溫度 ≤ 340°C，建議選用油封式圓錐形旋塞閥。
油田開采、天然氣田開采、管道輸送的支管、精煉和清潔設備中，公稱壓力級≤ CL2500、公稱通徑≤ 900 mm、工作溫度 ≤ 340°C，建議選用壓力平衡式倒圓錐形旋塞閥。
在大型化學工業中，含有腐蝕性介質的管路和設備上，要求開啟或關閉速度較快的場合，對于以硝酸為基的介質，可選用1Cr18Ni9不銹鋼制的聚四氟乙烯套筒密封圓錐形旋塞閥。
在煤氣、天然氣、暖通系統的管路中和設備上，當公稱壓力≤ 1.0 MPa、公稱通徑≤ 200 mm，宜選用填料式圓錐形旋塞閥。
