固定球閥
您當前的位置:首頁 >> 閥門產品中心 >> 球閥 >> 固定球閥

氣動固定(金屬密封)球閥

東鍋泵閥公司生產銷售的氣動固定(金屬密封)球閥是新一代高性能球閥,適用于長輸管線和一般工業管線,其強度、安全性、耐惡劣環境性等在設計時進行了特殊考慮,適用于各種腐蝕性和非腐蝕性介質。它與浮動球閥相比,工作時,閥前流體壓力在球體上產生的作用力全部傳遞給軸承,不會使球體向閥座移動,因而閥座變形小,密封性能穩定、使用壽命長,適用于高壓、大口徑場合。先進的彈簧預閥座組件,具有自緊特性,實現上游密封。每閥有兩個閥座,每個方向都能密封因而安裝沒有流向限制,是雙向。

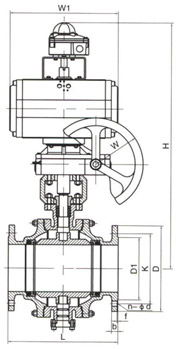

氣動固定(金屬密封)球閥結構圖本閥是三片式閥體結構,中法蘭用螺栓連接,密封采用增強聚四氟乙烯鑲?cè)氩讳P鋼圈內,鋼圈后部設有彈簧保證閥座緊貼球體,保持密封。上下閥桿均設有PTFE軸承,減少磨擦,操作省力,小軸底部沒有調整片,保證球與密封圈的接處位置。采用全通徑的結構使閥門流量孔么與管線內徑一致,以便管線清掃。


在線咨詢
021-66861950

氣動固定(金屬密封)球閥 介紹

工作原理

氣動固定(金屬密封)球閥只需要用氣動執行器用氣源旋轉90度的操作和很小的轉動力矩就能關閉嚴密。完全平等的閥體內腔為介質提供了阻力很小、直通的流道。通常認為球閥最適宜直接做開閉使用,但近來的發展已將球閥設計成使它具有節流和控制流量之用。球閥的主要特點是本身結構緊湊,易于操作和維修,適用于水、溶劑、酸和天然氣等一般工作介質,而且還適用于工作條件惡劣的介質,如氧氣、過氧化氫、甲烷和乙烯等。


主要外形和連接尺寸 單位Unit:(mm)

Q647Y-16
通徑DNLDKD1n-ΦdbfHW
mmin
251″14011585654-Φ14163217190
321 1/4″165140100764-Φ18183260210
401 1/2″165150115844-Φ18183293210
502″203165125994-Φ18203309247
652 1/2″2221851451184-Φ18203344247
803″2412001601328-Φ18203421276
1004″3052201801568-Φ18223485348
1255″3562502101848-Φ18223560378
1506″3942852402118-Φ23243655432
2008″45734029526612-Φ23243847524
25010″53340533531912-Φ26263980648
Q647Y-25
通徑DNLDKD1n-ΦdbfHW
mmin
251″165111585654-Φ14163217190
321 1/4″178140100764-Φ18183260210
401 1/2″190150115844-Φ18183293210
502″216165125994-Φ18203309247
652 1/2″2411851451184-Φ18223344276
803″2832001601328-Φ18243421348
1004″3052351901568-Φ232434185378
1255″3812702201848-Φ26263580432
1506″4033002502118-Φ26284655524
2008″50236031027412-Φ26304847648
25010″58842537033012-Φ30324980715
