自動反沖洗排污過濾器

GPG型系列水過濾器是在sG型(Y型)產品的基礎上發展起來的更新?lián)Q代產品，它即有Y型老產品的：體形小、濾眼細、阻力少、安裝方便、堅固耐用等優點．又增加具有自動沖洗排除污物。而不像Y型老產品需停機打開蓋手工除污之苦。進而使自動反沖洗排污過濾器成為目前唯一能使用低質水進行過濾的過濾器。

在線咨詢

021-66861950

自動反沖洗排污過濾器介紹

技術參數

最大工作壓力：l 6MPa
最高工作溫度：225℃3、額定流速下阻力0 05—0 1m水柱。

工作原理

在正常情況下轉向閥開啟，水位經過濾器筒后，由出口排出，當排，污閥門開啟后，通過過濾器液體總流置增加，流遺增大，沖動了粘在過濾器管壁上的雜質，雜質由排污口排出當轉向閥關閉，辯污閥開啟時，水流被迫從過濾器筒的進口段網孔進入過濾筒外側上部份從出13流串，一部份又從過濾器外部經雜質收集段網孔進入過濾筒內部對過濾器產生了反沖洗，達到從過濾筒外部沖境粘附在網孔上雜質的效果．雜質仍通道排污污口排出。

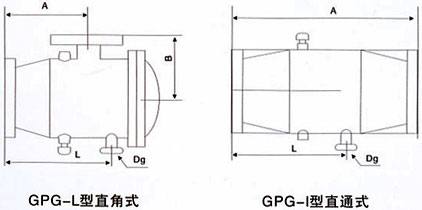

連接法蘭尺寸按JB/T79-94標準

規格	A	B	L	排污口Dg	規格	A	L	排污口Dg
GPG-L-100	265	160	365	32	GPG-I-100	350	260	32
GPG-L-125	315	190	440	40	GPG-I-125	438	326	40
GPG-L-150	375	220	520	50	GPG-I-150	525	390	50
GPG-L-200	500	260	670	65	GPG-I-200	700	520	65
GPG-L-250	625	310	830	80	GPG-I-250	875	650	80
GPG-L-300	750	350	1000	100	GPG-I-300	1050	780	100
GPG-L-350	875	410	1180	125	GPG-I-350	1200	885	125
GPG-L-400	1000	470	1350	150	GPG-I-400	1400	1040	150
GPG-L-450	1150	510	1500	150	GPG-I-450	1550	1145	150
GPG-L-500	1250	550	1680	150	GPG-I-500	1700	1250	150
GPG-L-600	1500	650	2000	200	GPG-I-600	2000	1460	200
